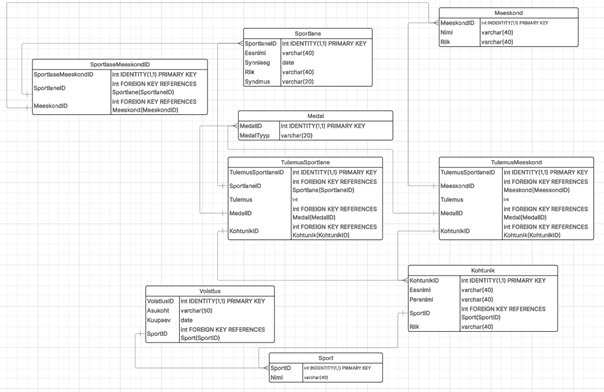

Diagramm näitab andmebaasi struktuuri ja tabelite vahelisi seoseid.

Mudelid

Olemid – Seosed (Entity – Relationship)
Olemid – Atribuudid – Seosed
Hierarhiline mudel
Relatsiooniline mudel (andmemudel) – andmed on tabelites ja seotud võtmetega.

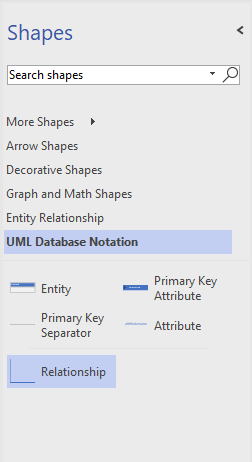

Ms Visio

OLEMID (Entities)

Sportlane

Sportlane on olem, mis esitab sportlase andmeid.
Atribuudid:

SportlaneID
Eesnimi
Sünniaeg
Riik

Sportlane võib kuuluda meeskonda ja võib saada medaleid.

Meeskond

Meeskond on olem, mis esitab spordimeeskonna andmeid.

Atribuudid:

MeeskondID
Nimi
Riik

Meeskonnaga on seotud sportlased.

SportlaseMeeskond

See olem näitab seost sportlase ja meeskonna vahel.

Atribuudid:

SportlaseMeeskondID
SportlaneID
MeeskondID

See tabel näitab, milline sportlane kuulub millisesse meeskonda.

Medal

Medal on olem, mis näitab sportlase saavutust võistlusel.

Atribuudid:

MedalID
MedalTüüp

Medal võib olla seotud sportlase tulemusega.

TulemusSportlane

See olem esitab sportlase tulemusi võistlusel.

Atribuudid:

TulemusSportlaneID
SportlaneID
Tulemus
MedalID
KohtunikID

See näitab sportlase tulemust ja võimalikku medalit.

TulemusMeeskond

See olem esitab meeskonna tulemusi.

Atribuudid:

TulemusMeeskondID
MeeskondID
Tulemus
MedalID
KohtunikID

See näitab meeskonna saavutusi võistlusel.

Kohtunik

Kohtunik on olem, mis esitab kohtuniku andmeid.

Atribuudid:

KohtunikID
Eesnimi
Perenimi
SportID
Riik

Kohtunik hindab tulemusi.

Võistlus

Võistlus on olem, mis esitab spordivõistluse andmeid.

Atribuudid:

VõistlusID
Asukoht
Kuupäev
SportID

Võistlus on seotud kindla spordialaga.

Sport

Sport on olem, mis esitab spordiala.

Atribuudid:

SportID
Nimi

Spordiala on seotud võistluste ja kohtunikega.

Relatsiooniline andmebaasi kuju

Andmed salvestatakse tabelites.
Tabelid on seotud Primary Key ja Foreign Key abil.

Andmebaasi skeem – MySQL näide

CREATE TABLE Sportlane (
SportlaneID INT PRIMARY KEY,
Eesnimi VARCHAR(40),
Synniaeg DATE,
Riik VARCHAR(40)
);

CREATE TABLE Meeskond (
MeeskondID INT PRIMARY KEY,
Nimi VARCHAR(40),
Riik VARCHAR(40)
);

CREATE TABLE Medal (
MedalID INT PRIMARY KEY,
MedalTyyp VARCHAR(20)
);

Näiteandmed

INSERT INTO Sportlane VALUES
(1,'Mark','2000-05-12','Eesti'),
(2,'Ivan','1999-07-21','Venemaa'),
(3,'John','2001-03-15','USA');
