Mis on objektiskeem
Objektiskeem (Object Diagram) on UML diagramm, mis näitab süsteemi konkreetseid objekte ja nende vahelisi seoseid teatud hetkel.
See on nagu näide klassiskeemist, kus näidatakse reaalseid objekte koos nende väärtustega.
Objektiskeemi kasutatakse selleks, et:
- paremini mõista süsteemi struktuuri
- näha kuidas objektid omavahel seotud on
- visualiseerida andmeid konkreetsel hetkel
Objektiskeemi tegemise eesmärgid
Objektiskeemi loomise eesmärgid on:
- näidata süsteemi objektide struktuuri
- kuvada objektide vahelisi seoseid
- aidata arendajatel ja analüütikutel süsteemi paremini mõista
- kontrollida kas andmemudel töötab õigesti
Kasutatud tähistused
Objektiskeemis kasutatakse järgmisi elemente:
Objekt
Objekt on konkreetne eksemplar klassist.

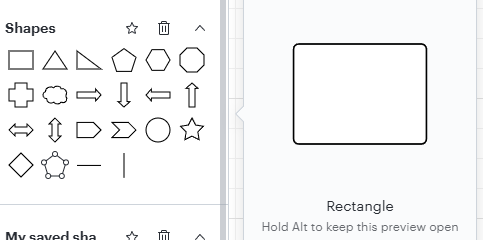

Kuju:
Näide:
Sport1 : Sport
Nimi = Jalgpall
Atribuudid
Atribuudid on objekti omadused või väärtused.
Näide:
Nimi = Jalgpall
Riik = Eesti
Seos (Link)
Seos näitab kuidas objektid omavahel seotud on.

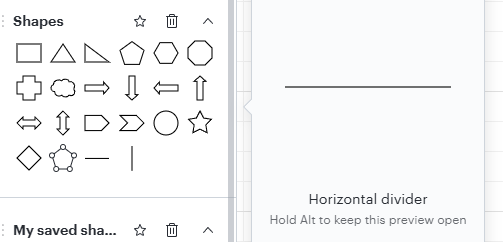

Kuju:

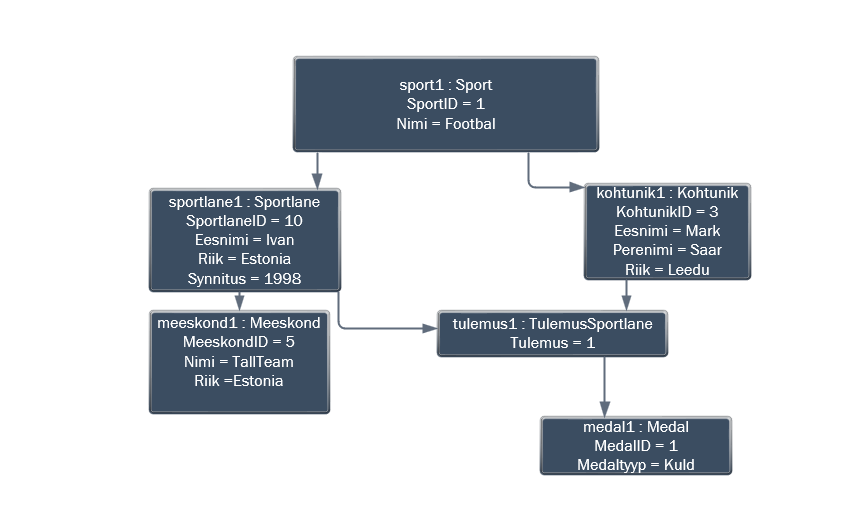

Skeem
